一站式電子產品OEM-Turnkey專業代工指南
現代電子製造服務的核心演進：為何品牌廠商全面轉向 Turnkey 模式？
在過去的商業模式中，硬體品牌廠商常將研發、採購、PCB製造、表面貼片與最終的 電子產品組裝 拆解，分別委外給不同的零組件加工廠。這種「分散式委外」模式雖看似能在各個節點壓低單一工單的表面成本，卻在實務運作中衍生出龐大的「隱形交易成本與供應鏈摩擦力」。
當產品出現功能異常或客訴時，PCB 裸板廠、SMT代工 貼片廠與後段機構組裝廠常常陷入互踢皮球、責任歸屬難以釐清的困境。此外，品牌內部必須維持龐大的採購與物料管理團隊，終日追趕數百顆主被動元件的交期、處理多頭庫存與呆滯料風險。
現代卓越的品牌廠商已全面轉向一站式 電子產品OEM 策略。在此架構下，品牌方僅需專注於軟硬體架構研發、核心演算法優化與全球品牌行銷，將從 BOM 表展開、全套電子元器件採購、電路板加工、精密組裝測試到國際物流配送的繁雜鏈條，100% 託付給單一具備強大垂直整合能力的 OEM 夥伴。這種深度合作不僅將硬體生產週期縮短 30% 以上，更建立起單一責任窗口，為品牌建立高靈敏、抗風險的供應鏈韌性護城河。
拆解一站式電子產品組裝流水線：從 SMT 貼片、機構組裝到 Box Build 整機整合
高端的一站式 電子產品OEM 產線，是高度精密自動化與無縫工序串聯的藝術呈現。完整的高階成品組裝製造體系，涵蓋了三個不可分割的嚴密工序：

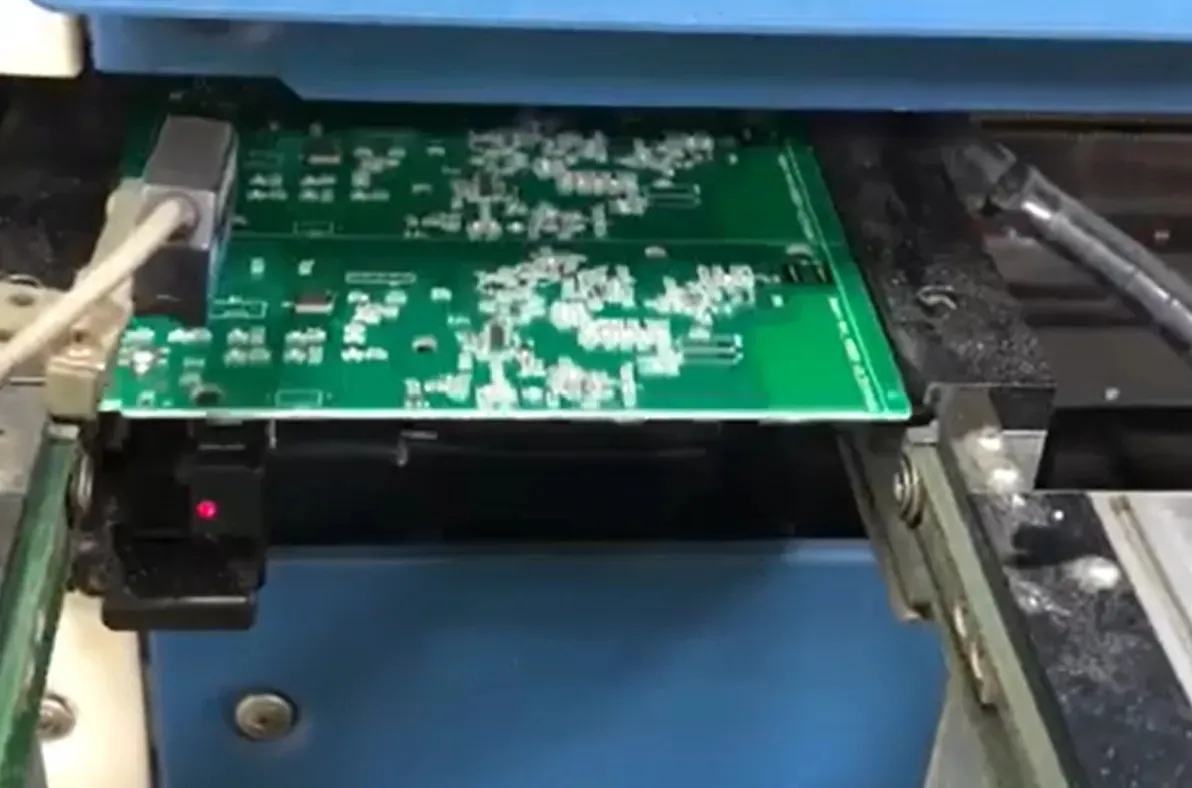

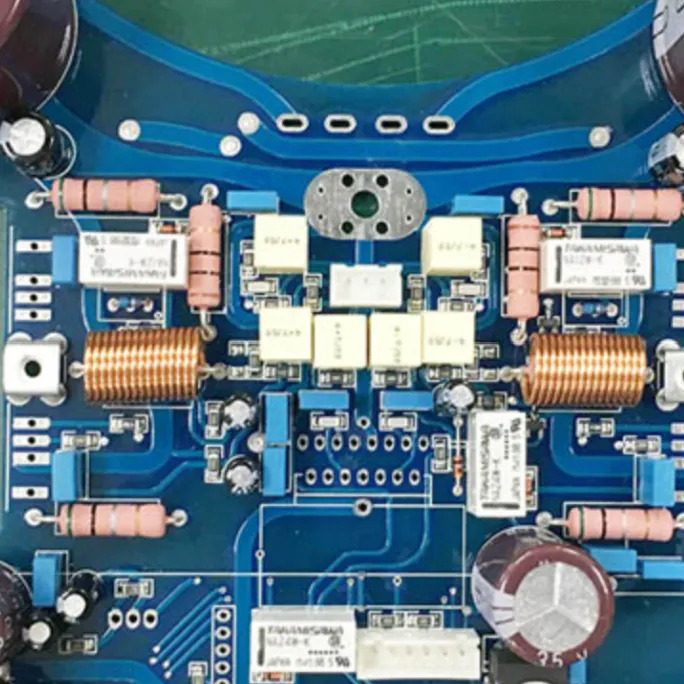

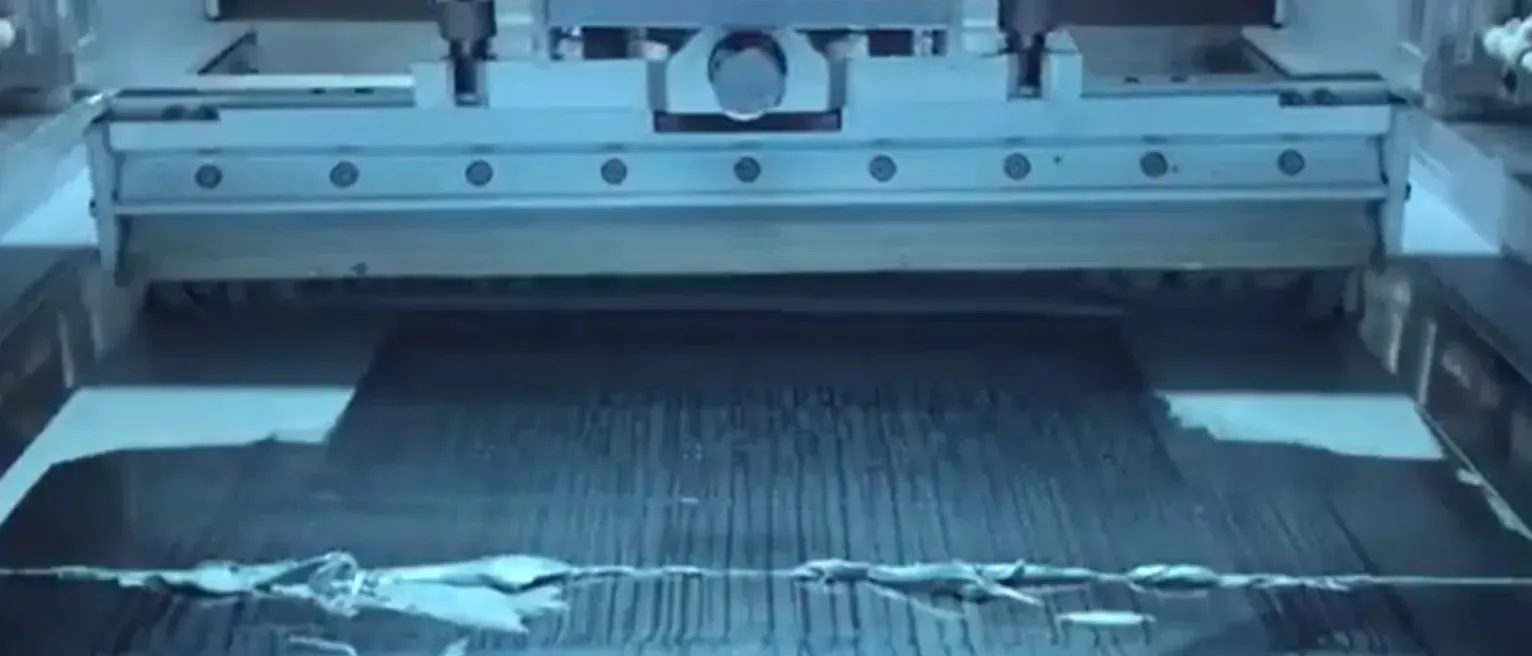

1.前端高精密電路組裝： 產品自頂級的 PCB製造 裸板廠入庫後，隨即投入全自動 SMT 高速產線。在精密印刷與鋼板檢測後，數百顆被動元件、高度整合的 BGA 與 SOC 晶片在秒速間完成貼裝與回焊，再經過波峰焊完成 DIP 插件固化。每一片 PCBA 皆需通過 3D AOI 與嚴格的電性測試，確保硬體神經系統絕對完美。
2.機電與機構裝配： PCBA 經過高溫老化與三防漆保護後，送入整機 電子產品組裝 潔淨車間。在此站點，作業員與自動化機械手臂依據精密的 SOP，將主機板、液晶觸控螢幕、高能量密度鋰電池包、聲學蜂鳴器、散熱導管與精密微型馬達，準確嵌入金屬或工程塑膠外殼中。針對車載與戶外防水產品，同步執行 O-Ring 矽膠防水圈壓合與自動化氣密密封上膠工藝。
3.線束整理與 Box Build 最終封裝： 複雜的內部線束需依據嚴格的佈線路徑進行整線與固定，絕對避免在高頻震動下與周圍發熱元件或尖銳機構干涉。最後進行外殼鎖固、雷射雕刻產品序號與貼附法規認證標籤，完成硬體實體的最終蛻變。
零缺陷的終極考驗：ICT 在線測試、FCT 功能驗證與嚴苛環境老化測試
一個值得信賴的 電子產品OEM 夥伴，絕不會容許任何一絲僥倖的瑕疵流出廠房。在成品組裝的前後，必須架設多重零缺陷的自動化檢驗防線，將不良品完全阻絕於製造階段：
1.ICT 在線測試： 利用針對 PCBA 專屬開模的「針床治具」，在高壓彈簧探針高速壓合下，瞬間接觸電路板上的數百個測試點。系統在短短幾秒內，以毫秒級的速度掃描整片主機板的電阻、電容數值，精準抓出任何開路、短路、零件漏貼或錯值，這是排查被動元件物理焊接缺陷的最強利器。
2.FCT 全功能運作測試： 當 PCBA 與周邊模組連接或組裝成整機後，產品會連接至專用的 FCT 模擬測試平台。測試程式將自動寫入最新版的核心韌體，並對產品的實際應用功能進行 100% 壓力驗證，包含：Wi-Fi / 藍牙 / 5G 射頻發射功率與接收靈敏度驗證、4K 顯示螢幕壞點光學自動辨識、音頻高低頻頻響分析、以及充放電電源管理邏輯的極限測試。
3.嚴苛環境與老化測試： 針對工控、醫療與高單價商業設備，成品組裝完畢後會整批推入可程式溫濕度老化房。產品在持續滿載通電運作下，承受數十小時高溫、高濕或高低溫冷熱衝擊的極限折磨。這項嚴酷的測試能加速催化並淘汰任何具有隱性物理缺陷的不良品，確保出廠交給客戶的每一台設備，都能在野外長年穩定運轉。
戰略製造基地優勢：為何國際品牌青睞大肚電子產品代工聚落
在全球供應鏈朝向分散化、在地化與抗風險重組的宏觀趨勢下，台灣製造的高品質金字招牌再次成為國際買家的焦點。而在全台眾多製造聚落中，選擇 大肚電子產品代工 基地作為硬體製造的核心樞紐，能為品牌廠商帶來無可比擬的戰略與經濟優勢。
座落於台中市大肚區的製造廠區，具備絕佳的地理與產業協同效益。往北串聯新竹科學園區的先進半導體與晶片設計資源，往南銜接台南科學園區的光電與精密加工聚落，而中部本身即是全球聞名的精密工具機、金屬沖壓件與塑膠射出成型的世界級重鎮。
當品牌廠商將整機專案交由在地化的 大肚電子產品代工 企業執行時，工程團隊能在短短三十分鐘車程內，完成從 PCB製造 監工、金屬機構開模打樣到 SMT代工 貼片的跨廠區技術整合。若是新品在開發或量產組裝過程中發生機構件公差不符或外殼組裝縫隙問題，在地的機構工程師與模具師傅能夠於當天現場會勘，直接在 CNC 機台上調整修改模具參數，將傳統需要耗費兩至三週的除錯週期大幅壓縮至兩天以內。此外，緊鄰台中港與清泉崗國際機場的雙港物流優勢，讓製造完畢的電子成品能以最快速度完成海空運報關，直接發送至全球買家或海內外分銷倉庫，展現極致的供應鏈交付速度。
DFM/DFA 製造與組裝設計優化：如何協助客戶降低 20% 以上量產成本
頂尖的 電子產品OEM 服務商所提供的價值，遠遠超出單純的「按圖施工」。在專案啟動的前期，資深的製造工程團隊會主動介入，與客戶的研發團隊召開跨領域的 DFM 與 DFA技術檢討會。
透過運用累積數十年的海量量產數據與製造工程經驗，OEM 團隊會針對產品架構提出具體的降本增效建議：
1.元件標準化與物料精簡： 主動檢視客戶的 BOM 表，挑出冷門、面臨停產或交期極長的高價料件，並建議採用工業標準封裝、現貨充足且性價比更高的台廠或國際大廠等價替代料，大幅壓低採購成本與斷料風險。
2.機構組裝防呆與卡扣優化： 建議簡化產品內部的固定螺絲數量與規格，將需要大量人工擰轉螺絲的固定結構，改為高精度的結構化卡扣或定位插銷設計。這不僅大幅減少了一線作業人員的手部勞損與滑牙風險，更能將單台設備的組裝工時縮減 20% 至 30%。
3.測試接觸點佈局與線束簡化： 建議研發端在電路板佈線時，統一將所有 ICT 與 FCT 測試點集中於板材同一側面，並擴大定位孔間距。這樣便能在量產時採用結構更簡單、開模成本更低廉的單面氣動測試治具，並實現多聯板同步自動化測試，大幅降低單位產品的測試分攤成本，協助客戶在激烈的市場競爭中贏得巨大的利潤優勢。
FAQ
Q1：何謂電子製造服務中的「Turnkey」與「Consigned」模式？兩者在成本與風險控制上有何重大差異？
A1： 「Consigned」模式是指品牌廠商自己負責採購所有的 PCB 裸板、IC 晶片與被動元件，僅將零組件送到代工廠進行單純的工時貼片與組裝。此模式雖然表面不需支付代工廠的物料管理與採購服務費，但品牌方必須自行承擔零件庫存積壓、產線缺料停工以及零件在運輸過程中的損耗與品質瑕疵風險。「Turnkey」全包模式則是代工廠從 BOM 展開開始，100% 承擔所有的物料採購、進料檢驗、生產製造到整機組裝。品牌方能獲得明確的一口價保護，徹底將呆滯料風險、交期管理成本轉嫁給規模經濟強大的代工夥伴，是現代品牌追求輕資產高效率的標準商業模式。
Q2：進行 Box Build 電子成品組裝時，工廠會採取哪些專業措施來確保產品通過嚴格的「ESD 靜電防護」與「防水防塵 IP 等級」規範？
A2： 在靜電防護方面，組裝車間全區鋪設導電接地地板，所有作業人員必須穿著防靜電無塵衣、配戴即時監控接地阻抗的靜電環，並且所有傳輸皮帶與周邊工具箱皆具備 surface resistance 表面阻抗管制，確保電壓低於 100V 以下，杜絕靜電擊穿敏感晶片。在 IP 防水防塵方面，工廠會在組裝前利用高精度的點膠機或客製化的雙射成型防水圈進行密封；組裝完畢後，每一台設備皆須通過全自動高壓氣密測試機，在無水環境下利用微壓力感測器精準測量外殼的壓力洩漏率，確保 100% 的氣密與防水可靠度。
Q3：當專案進入試產或量產階段時，如果客戶臨時遇到設計變更，專業 OEM 廠商會如何建立標準化流程應對，以降低報廢損失？
A3： 專業 OEM 廠具備一套嚴密的 ECN/ECO 品質管制流程。一旦收到客戶的變更要求，首先由專案經理與製造工程師在 24 小時內召開緊急評估會議，立即凍結產線與倉庫中所有相關的在製品與庫存物料，停止現有製程。接著，工程團隊會快速核算既有物料的改件可行性，並同步估算專用測試治具修改與新料件採購的時間與成本。待雙方正式簽署 ECO 成本與交期評估報告後，MES 系統會即時更新作業指導書與設備測試編程，確保產線以零混料、零失誤的高效率標準，無縫切換至最新的硬體設計版本。
