DIP通孔插裝與波峰焊焊接技術全剖析
為什麼工業控制、電源供應器與大功率模組依然無法脫離 DIP 製程？
在高度整合與極限微縮的現代電子製造業中，表面黏著技術已成為絕對主流。然而，在工控母板、大功率電源轉換器、充電樁以及車載電子系統中，DIP 通孔插裝工藝依然佔據著不可替代的關鍵地位。許多人好奇，為何資深的 PCB代工 與電子組裝工程師在面對關鍵電路時，仍堅守這項看似傳統的工藝？

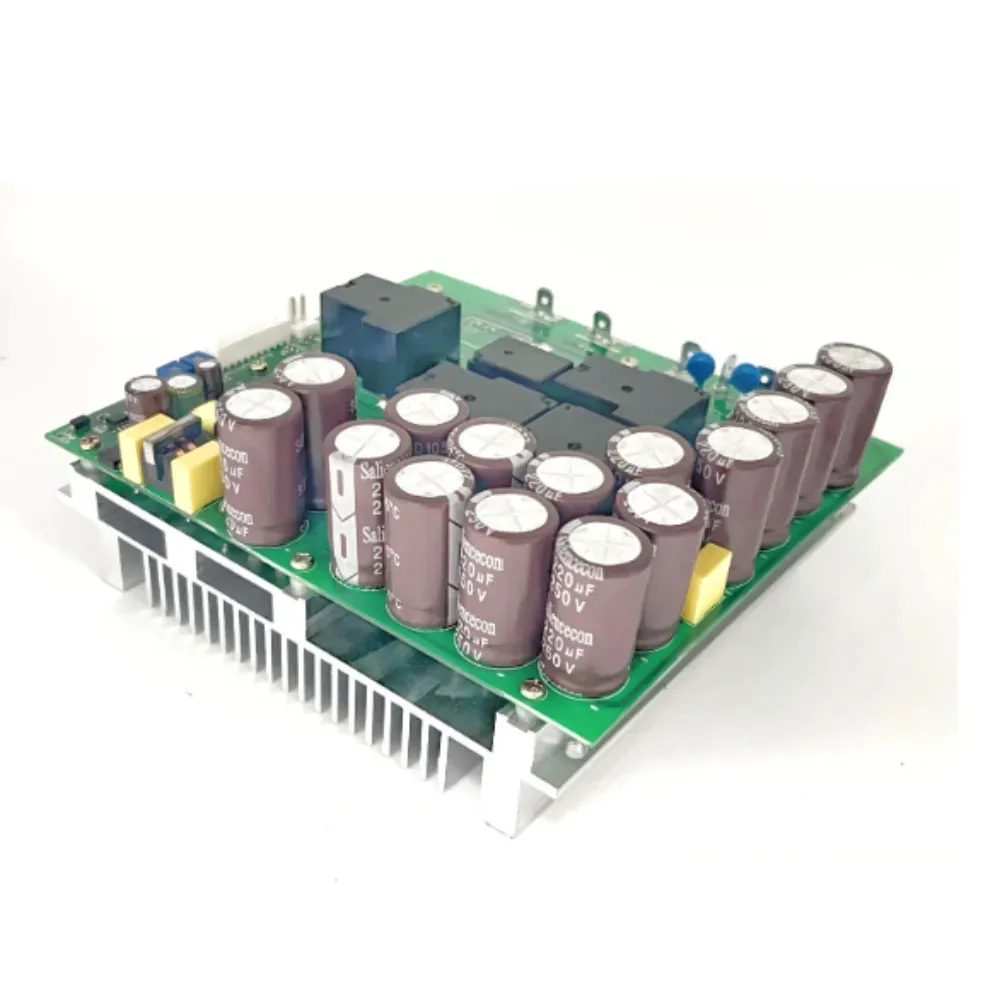

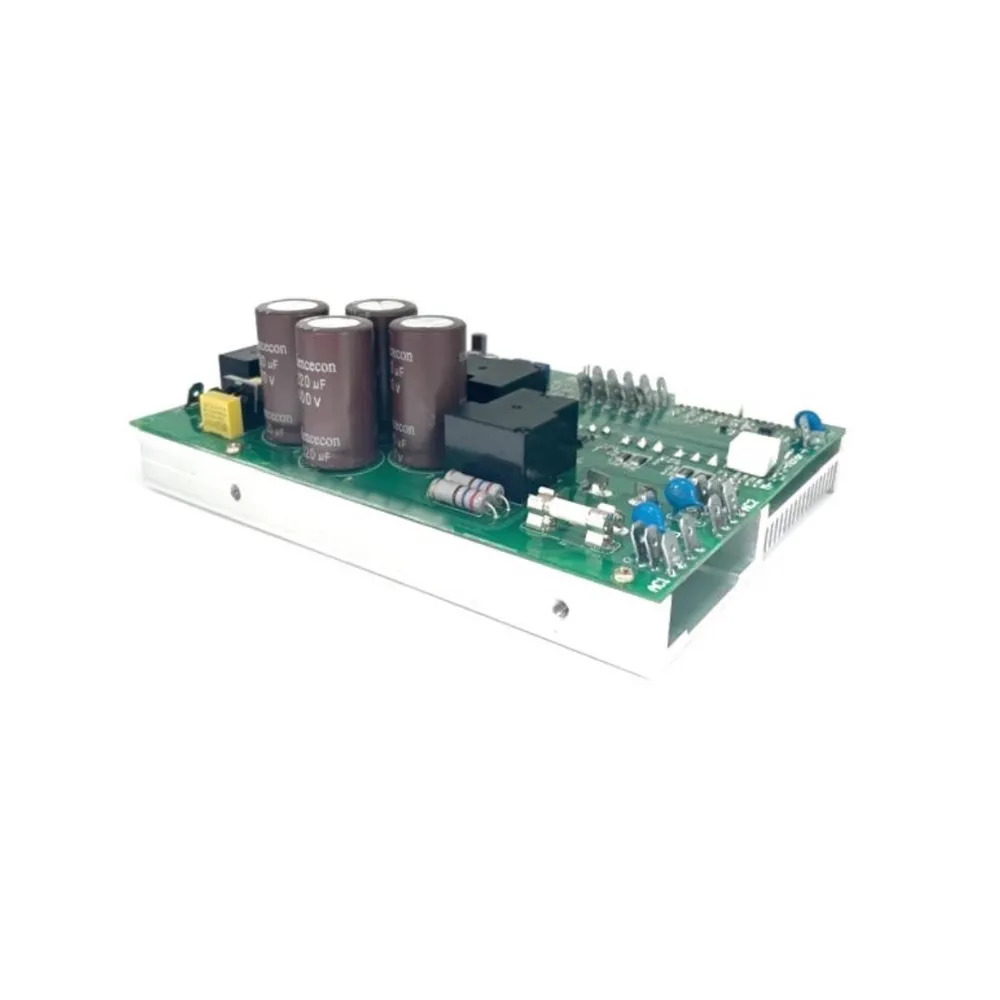

其核心解答在於金屬物理學上的「機械強度與抗震拉伸能力」。SMD 表面安裝元件僅依賴微薄的焊盤銅箔與微量焊錫進行接觸，面對高頻振動、高溫熱膨脹衝擊或外力拉扯時，極易發生焊點撕裂或銅箔剝離。相反地，DIP 元件的金屬引腳深入穿透整片電路板的電鍍導通孔。經過固化後，焊錫在通孔內形成完整的金屬包覆結構，其承受拉拔力與側向剪切力的耐受度是表面黏著接點的數十倍。此外，針對散熱需求極大、承載數十安培大電流的繼電器、變壓器、功率電晶體與大型電解電容，唯有通孔插裝的實體引腳與深厚的焊錫體積，才能提供安全的電流通道與優異的熱傳導路徑，確保設備在極限工況下的絕對可靠度。
拆解 DIP 加工流水線：從零件引腳成型、插件到波峰焊焊接
一個高成熟度、追求零返修率的 DIP加工廠，其生產流水線必須是高度嚴格紀律與流體力學控管的結合體。標準 DIP 製程規範涵蓋三個核心環節：
1.元件引腳預加工與成型： 為了提高插件效率並減少 PCB 孔壁損傷，所有軸向與徑向引腳元件在進入產線前，均需使用精密成型設備進行切腳與彎折。引腳折彎角度與長度必須與 PCB 孔距嚴格對照，並且在引腳折彎處必須留有最小的應力釋放弧度，防止後續受熱應力膨脹時直接拉扯元件本體封裝陶瓷或樹脂。
2.人工/自動通孔插裝與防錯： 在插件流速帶上，操作人員或自動插件機根據 SOP 將元件安置入孔。優質廠區會在此站設置防反向防呆治具，並透過智能極性感測器與人工互檢防線，杜絕電解電容極性顛倒、積體電路方向反置等致命錯誤。
3.波峰焊接物理學： 當承載裝配好元件的 PCB 進入波峰焊設備時，首先經過助焊劑發泡或自動化噴霧系統，均勻覆蓋板底金屬。隨後進入長達數公尺的預熱通道，將板溫提升至 110°C 至 130°C，完全蒸發助焊劑中的稀釋劑。最終，基板以特定傾斜角度滑過由熔融高溫焊錫噴湧而成的「平流波」與「擾流波」。擾流波強力的動能負責衝破引腳周圍的空氣阻隔與死角，完成初次潤濕；平流波則消除橋接與多餘錫尖，在引腳與孔壁間拉出完美的內凹月牙形焊錫輪廓。
進階工藝突破：選擇性波峰焊在混合高密度板的應用

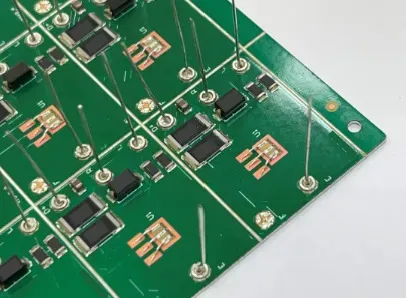

隨著複合式硬體架構普及，現代 PCB 往往呈現「高度 SMD 密集化 + 局部高階 DIP 元件」的雙面混裝型態。若傳統 SMT代工廠 後續使用大型波峰焊進行 DIP 銲接，高溫液態錫浪將無差別洗刷整片基板底面，容易將已完美貼裝的細間距 SMD 元件熔化洗掉，或引發密集的短路橋接。過去工程界必須依賴客製化的合成石耐熱過爐托盤，掏空特定區域露出 DIP 引腳，將其餘 SMD 遮蔽保護。
然而，托盤製造成本高昂且熱吸收嚴重，容易造成冷焊缺陷。尖端的 DIP加工廠 現已全面導入高精度的「選擇性波峰焊」設備。該設備採用多軸機械手臂承載微型氮氣封閉焊錫噴嘴，噴嘴出口僅有數毫米大小。系統依據 CAD 坐標程式，驅動機械手臂帶著微型熔融錫柱，在 PCB 底部「精準移動」至每一個通孔引腳下方進行局部噴焊。此工藝完全隔絕了熱量對周圍僅幾毫米外 SMD 零件的熱衝擊，不需要任何耐熱治具，實現了絕對乾淨、零橋接與 100% 通孔填滿率的頂級製程。
品質控管與錫渣治理：如何避免短路、空焊與冷焊缺陷
要維持產線的高直通率，技術團隊必須深入分析並抑止波峰焊常見的金屬缺陷：
1.連錫短路： 發生在相鄰引腳間焊錫未順利脫落。主因在於助焊劑活性過低、波峰接觸時間過長或錫爐溫度偏低。解決方案在於優化噴霧塗佈量，並調高錫爐溫度至 SAC305 最佳的 255°C-260°C 範圍。
2.冷焊與通孔填墨不足： 引腳四周呈現顆粒狀、灰暗或錫未上升至 PCB 頂面焊盤。多數歸咎於 PCB 預熱不足或引腳受污染氧化。工程師需重新校正熱電偶儀器，並檢查零件保存的抗氧化溫控條件。
3.錫渣治理： 熔融焊錫在空氣中激烈攪動會迅速產生大塊氧化黑渣。過多錫渣會捲入波峰，直接卡在元件引腳造成死假焊。高水準的廠區會導入封閉式氮氣保養系統，有效隔離空氣，使錫渣產生率降低 80% 以上，確保焊錫化學成分純淨無虞。
DIP 代工廠價格拆解與評估：精明控管產品總體生產成本
在進行專案招標與成本核算時，採購主管與專案經理常覺得 DIP代工廠價格 報價差異懸殊、缺乏透明度。實際上，專業加工報價是嚴格依據工序複雜度與材料工耗計算而來。深入理解以下五大核心成本結構，是精準掌控專案預算與選擇合適 PCB代工 夥伴的黃金守則：
1.元件引腳總點數與封裝難度： 基本加工費多依據「焊點數量」計價。然而，若是需特殊彎折、高度敏感的外觀結構件或大型重型零件，因需耗費額外的工時進行預打彎、治具輔助固定，單點加工費會顯著往上微調。
2.製程工法選擇： 人工手焊需要極度熟練的持鐵職人，人工成本較高且一致性依賴師傅狀態，適合少量多樣及熱敏感料件；標準波峰焊速度極快、分擔工時低，最具規模經濟效益；選擇性焊接因設備高昂、單點編程與施焊工時較長，其加工單價通常最高，但能省下高額的耐熱夾具開模費與後續的修焊人工。
3.專用輔助治具開模費： 進入標準波峰焊產線時，若底面佈滿 SMD 零件，必須開立專屬的合成石過爐托盤或壓件治具。這項一次性工程費用會隨著拼板尺寸與精密程度有所浮動，需明確列入預算評估。
4.助焊劑、焊條合金與清洗耗材： 使用一般的 Sn63/Pb37 錫鉛合金與高端無鉛 RoHS，其金屬原料成本差距高達二至三倍。此外，若產品需使用「需清洗型助焊劑」並經過專用超音波純水清洗機洗淨，其水處理與化學試劑成本亦會反映於最終的 DIP代工廠價格。
5.後續加值工序與測試： 產品在完成 DIP 焊接後，若需進行剪腳整平、手工觸控補焊、點膠固定、塗覆防水防塵的三防漆或是嚴格的 100% 導通與高壓絕緣測試，每一道標準化工序都會依據標準工時進行精準疊加。
FAQ
Q1：如何判斷一個電路設計專案應該採用傳統的波峰焊，還是進階的選擇性波峰焊？
A1： 評估決策樹主要依據「PCB 背面的 SMD 元件密度」與「通孔零件與相鄰 SMD 的最小安全安全距離」。如果 PCB 焊接面全是乾淨的，或僅有少量的片狀 SMD，使用傳統波峰焊搭配簡單的掩膜托盤是最經濟且高效率的方案。反之，如果通孔引腳周圍 1mm-3mm 範圍內布滿了細間距 QFP、BGA 晶片或熱敏感的光電感測器，此時使用耐熱夾具已無法阻止熱傳導與焊渣沾附，必須唯一指定採用選擇性波峰焊，才能達到零損傷的製程要求。
Q2：為什麼有些 DIP 通孔插裝元件在經過波峰焊之後，會產生「零件浮高」或歪斜的品質問題？該如何預防？
A2： 零件浮高通常發生在質量較輕、引腳與孔隙間隙過大或引腳長度過短的被動元件與連接器上。當高溫熔融的波峰錫浪強力推擊到基板底部時，流體的向上衝擊力與浮力會直接將元件頂起離開 PCB 表面。預防技術方案包含：1) 插件時進行適度的引腳向外「折角固定」；2) 導入高精度的自動下壓過爐治具在過爐時將零件牢牢壓制；3) 針對關鍵零件採用紅外線或手動預先點膠固化定位後，再送入錫爐焊接。
Q3：在評估不同廠商提出的「DIP代工廠價格」時，若是報價極致低廉，可能會潛藏哪些看不見的製程與品質風險？
A3： 過度低廉的加工費通常意味著在看不見的細節進行了致命的妥協。第一大風險是「焊料合金不純或回收錫使用」：不良廠家為壓縮成本，可能在錫爐中添加低價的回收雜質焊料，導致焊點脆化、導電率下降與機械抗震力嚴重衰退。第二是「助焊劑與清洗工藝縮水」：改用低價劣質強酸性助焊劑，且過爐後未妥善清洗，殘留的有機酸會在數月後腐蝕銅箔與引腳，引發微短路或斷線。第三則是「省略進料檢驗與 100% 目檢工時」：將本應執行的通孔滲透率 X-Ray 或顯微鏡抽檢完全捨棄，將缺陷隱患直接轉嫁至終端產品的野外故障率上。
