COB裸晶封裝、金線打線與先進微電子組裝
什麼是 COB裸晶封裝？在光電與醫療應用的絕對優勢
在現代高階微電子與高密度積體電路的發展軌跡中，如何突破傳統封裝體積的物理限制，是硬體工程界的共同挑戰。普通的 IC 晶片必須經過晶圓切割、導線架黏結、塑膠封裝與引腳成型後，才透過 SMT 貼放至電路板。然而，這層額外的外殼不僅增加了元件厚度、引發訊號延遲，更在高速運算與高功率發光路徑上形成了額外的熱阻 barrier。
COB封裝技術徹底顛覆了此傳統架構。它是將未經外殼封裝的裸半導體晶粒，直接藉由導電或非導電銀膠黏結於基板導電線路上，再透過微米級的金屬金線或鋁線進行超聲波熱壓焊接，最後覆蓋高純度的環氧樹脂進行密封保護。這項技術去除了冗贅的封裝外殼與引腳引線，實現了三個極限物理優勢：
1.極致輕薄與空間微縮： 總體積相比傳統 QFP 或 SOP 封裝縮減 70% 以上，為微型醫療內視鏡探頭、超薄智慧卡、航太感測模組以及精密光學儀器釋放了寶貴的空間。
2.卓越的熱傳導效率： 裸晶直接與高導熱的金屬基板接觸，熱量不需要經過高熱阻的塑膠封裝體，大幅降低晶片結溫，在大型高功率 LED 商業照明與車用激光模組中扮演著核心散熱角色。
3.優異的高頻訊號完整性： 由於縮短了晶片至基板的導線長度，寄生電感與寄生電容大幅被抑制，為高頻射頻通訊晶片與高速運算單元提供了乾淨、無失真的信號傳輸通道。
晶粒黏結與超聲波打線的關鍵參數控管
承接高複雜度專案的 COB封裝廠，其無塵室核心工藝的高度專業性，展現在晶粒黏結與金屬線銲接的極限精密參數調控中：
1.晶粒黏結： 首要工序是利用高精度的點膠機，在基板指定位置塗覆固晶銀膠或絕緣膠。機器手臂的影像辨識系統必須以 ±5 µm 內的極致精度，從藍膜上吸取脆弱的裸晶並精準壓置於膠體上方。隨後基板送入高溫烘箱進行膠體固化。此處的致命控制點在於「膠體厚度均勻度」與「氣孔率」。膠層若產生微小氣泡，在大功率運作時該處將形成熱點，直接燒毀上方晶粒。

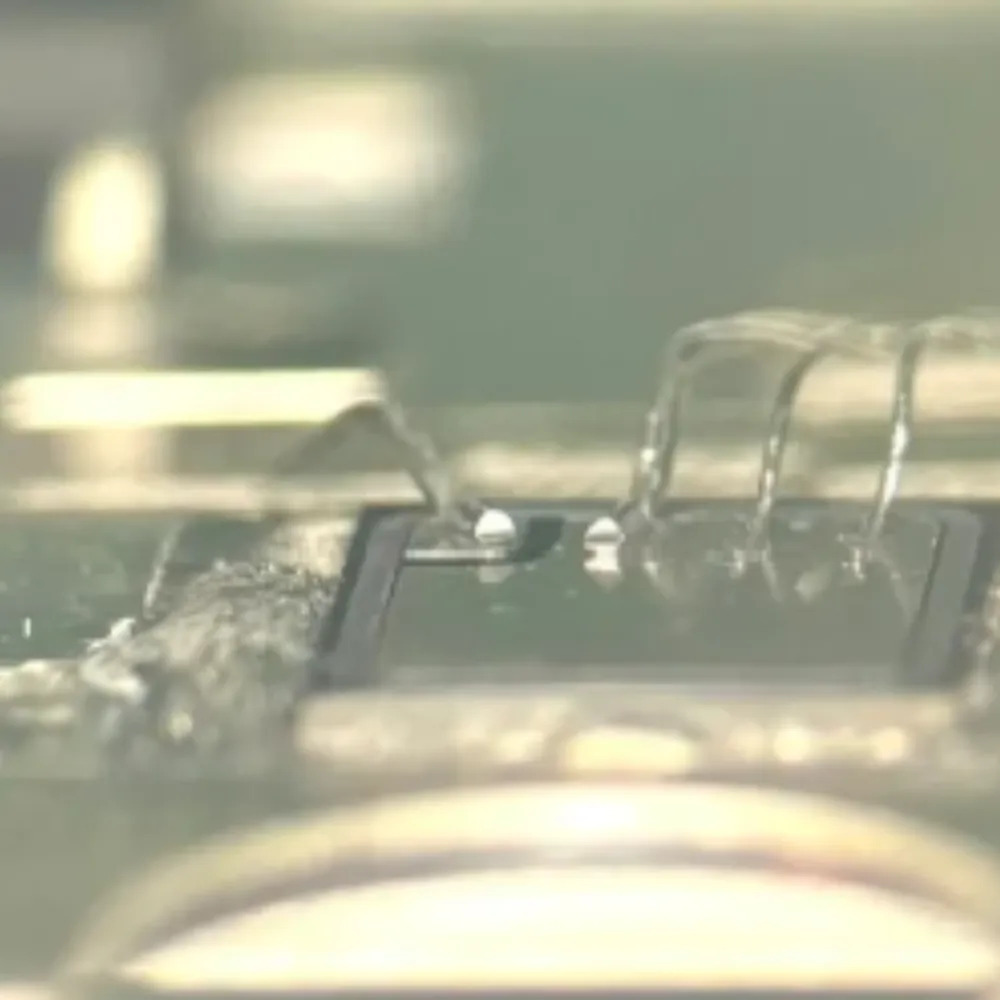

2.微米金線打線： 這是 COB 工藝的靈魂。先進的 COB代工 產線會採用直徑僅有 18 µm 至 25 µm 的高純度金線，透過熱壓超聲波焊接技術將晶片鋁墊與基板金手指相連。焊線機的瓷嘴下壓瞬間，系統在數毫秒內釋放適度的超聲波震動功率、下壓力、時間與加熱底座溫度。完美的「球焊」與「楔焊」接點金屬面會發生原子級的互擴散，形成強韌無比的金屬間結合。任何一個超聲波能量過載，都可能擊碎晶粒下方的脆弱矽底層；能量不足則會導致嚴重的虛焊脫落。
密封保護：封膠材料化學與固化應力克服
裸露的矽晶片與直徑細如髮絲五分之一的金線，極度容易受到空氣水氣氧化、化學污染與機械外力破壞。在完成焊線與光學檢測後，必須立即進行密封保護。

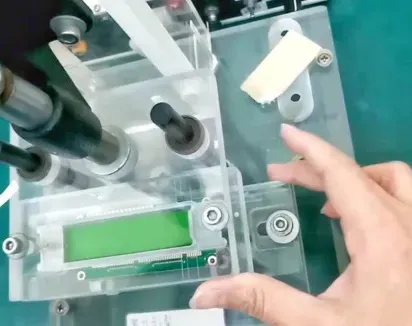

COB封裝廠 在封膠工程中，面臨的最大化學與物理挑戰在於「熱膨脹係數的匹配」與「內應力釋放」。當產品投入極端的溫度循環環境時，矽晶片、金屬線、PCB 基材與環氧樹脂的膨脹收縮幅度各不相同。若選用了品質不良或 CTE 差異過大的封裝黑膠，熱冷交替產生的巨大剪切應力，將把內部微小的金線直接拉斷，或是將晶粒與膠體扯離脫層。頂級的工序會選用添加高密度奈米二氧化矽球狀填充物的改性高流動性環氧樹脂，先在晶片周圍施打高黏度的「圍壩膠」，再於中心灌入低黏度的「填充膠」。經過編程的多階段升溫固化烘烤後，形成一顆結構緻密、無氣泡且表面平滑的黑色穹頂保護體，完全隔絕外界侵害。
中部光電與微電子產業心臟：大肚金線焊線加工廠的極致工藝能量
台灣作為全球半導體與光電製造的核心基地，不僅擁有頂尖的晶圓代工，在中部地區更孕育了極度完備的高精密封裝加工聚落。尋求 大肚金線焊線加工廠 進行微電子委外生產，已成為國內外尖端科技設備、軍工航太通信模組與醫療生技廠家的首選策略。
座落於台中大肚區的先進加工基地，配備了與一線半導體大廠同等級的 Class 1,000 至 Class 10,000 潔淨無塵室，完全杜絕微塵顆粒對裸晶污染的致命威脅。當地的資深 COB代工 團隊掌握了極度深厚的打線工藝底蘊，不僅能處理標準的平面 2D 銲接，更能執行極高難度的「多層堆疊打線」、「逆向打線」以及高長徑比的「深腔打線」。針對高端客戶對抗拉強度的嚴苛要求，專業團隊在每批次產量中均執行destructive的金線拉力測試與錫球推力測試，確保每根直徑不到二十微米的導線，其抗拉升力皆達到或優於 MIL-STD-883 軍工標準規範，展現出台灣在地隱形冠軍的強悍硬體實力。
延伸微組裝技術：高密度 BGA 焊接代工與底部填充優化
隨著晶片運算速度翻倍，除了裸晶封裝外，高密度球柵陣列與晶片尺度封裝的應用亦呈現爆炸性成長。在處理 I/O 腳位動輒高達數千點、焊球間距縮減至微端 0.3mm 或 0.4mm 的先進封裝時，一般的貼片產線常常面臨良率瓶頸，必須委由具備深度物理分析能力的專業廠家執行 BGA焊接代工。
極致的 BGA焊接代工 工藝，在完成高精度的對位回焊後，為了徹底解決超大封裝晶片在劇烈溫度變化下，因熱應力翹曲導致底部邊緣錫球疲勞開裂的產業痛點，會進一步導入關鍵的「底部填充」製程。技術人員利用高精度壓電閥點膠系統，將極低黏度、高導熱的毛細管底部填充樹脂，沿著 BGA 封裝體的側邊精確點注。毛細物理現象會引導液態樹脂迅速滲入數百個微小錫球之間的空隙，完全將底部空腔填滿。經過熱烘固化後，這層強韌的環氧樹脂如同鋼筋混凝土般，將 BGA 晶片與 PCB 基板緊密鎖死為一個整體，將整個封裝結構的耐摔落衝擊能力與抗溫變疲勞壽命大幅提高 5 至 10 倍，為伺服器母板、超音波醫療探頭與無人機控制核心建立了牢不可破的硬體保障。
FAQ
Q1：COB 裸晶封裝與 SMD 表面貼裝發光二極體，在商用照明或顯示看板應用上的核心差異與優勢為何？
A1： 核心差異在於封裝結構與光熱物理表現。SMD 是將單顆發光晶粒先封裝成獨立的支架顆粒後，再一一貼焊於電路板上，顆粒之間存在明顯的物理間隔與熱阻。而 COB 是將多顆數十甚至數百個微小發光裸晶，高密度密集地直接固晶黏結在同一個導熱金屬基板上，並覆蓋一整片螢光膠體。因此，COB 模組能提供高達數萬流明的極致「高光通量密度」，且因為發光面連續，解決了 SMD 重疊產生的眩光與多重鬼影問題，其散熱路徑極短，發光效率與使用壽命顯著超越傳統 SMD 架構。
Q2：進行金線打線時，如果發生「金線斷裂」或「焊墊剝離」的重大瑕疵，通常是哪些工藝參數出了問題？
A2： 「焊墊剝離」通常是因為超聲波焊接機的超聲波能量過大、瓷嘴下壓力過重，或是打線溫度過高，強大的機械與熱衝擊直接將晶片表面的微米鋁層與底部的矽基底撕裂拔起。而「金線斷裂」多發生在第二焊點或弧線頂點，主要原因為瓷嘴磨損導致線材受損、線弧成型程式參數設定不良導致線彎應力集中，或是封膠物料固化收縮率過大直接拉斷內部導線。
Q3：委外進行 BGA 焊接與植球返修服務時，工程端會運用哪些高端檢測手段，來確保看不到的晶片底部接點沒有虛焊或短路？
A3： 由於 BGA 封裝的所有焊點完全被晶片本體遮蔽，傳統的光學顯微鏡或 3D AOI 系統完全無法檢視。專業的 BGA焊接代工 廠必須配置高功率的「高解析度 3D X-Ray 斷層掃描儀」。透過 X 射線穿透金屬密度不同的特性，能在不破壞產品的前提下，清晰檢視底層每一個錫球的對齊度、是否發生連錫短路、冷假焊，並透過軟體精密計算單一錫球內的「氣孔面積占比」，確保百分之百符合 IPC 工業規範的高可靠度品質標準。
