從PCB打樣到SMT小量貼片的工程指南
NPI 新產品導入痛點：為何原型驗證速度決定市場勝負
在科技日新月異的競爭版圖中，電子產品的生命週期急劇縮短，企業的研發團隊面臨著嚴峻的時間壓力。新產品導入階段不僅是從概念轉化為實體硬體的關鍵橋樑，更是驗證電路邏輯、訊號完整性與散熱效能的試金石。在此階段，如果 PCB打樣 的前期設計不夠健全，或是試產的交期拉長，將直接導致產品錯失黃金上市時間。
許多研發工程師在原型設計時，常常遇到元件足跡設計不符、層間導通孔阻抗不連續或抗電磁干擾屏蔽不足等問題。如果必須等待動輒數週的標準生產線進行修改與重工，研發成本將呈現指數型上升。尋求反應迅速、工程溝通零誤差的 電路板打樣 與貼片夥伴，在極短時間內完成多次迭代驗證，是現代科技企業建立核心競爭力的戰略方針。
可製造性設計：在電路板打樣前排除製程地雷
要實現高效率的 PCB打樣 與後續的順利量產，研發端在 Layout 階段就必須嚴格導入可製造性設計規範。優秀的代工夥伴會在接單第一時間進行 CAM 工程審查，協助客戶在開料與曝光蝕刻前排除潛在的製程缺陷。
1.安全間距與線寬/線距： 在高密度互連板或多層 PCB製造 中，銅箔走線間距必須配合蝕刻液的流體特性。若線距過小，在高溫高濕環境下極易產生銅枝晶生長，導致微短路；線寬設計則需依據 IPC-2152 標準嚴格計算承載電流，確保大電流路徑的溫升控制在安全範圍內。

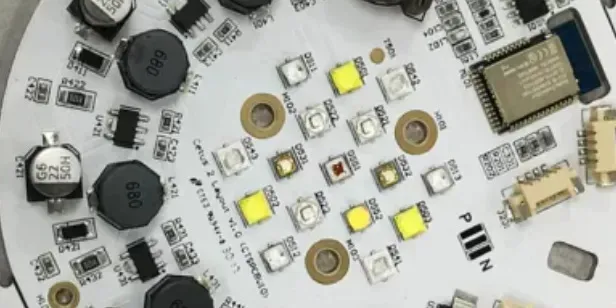

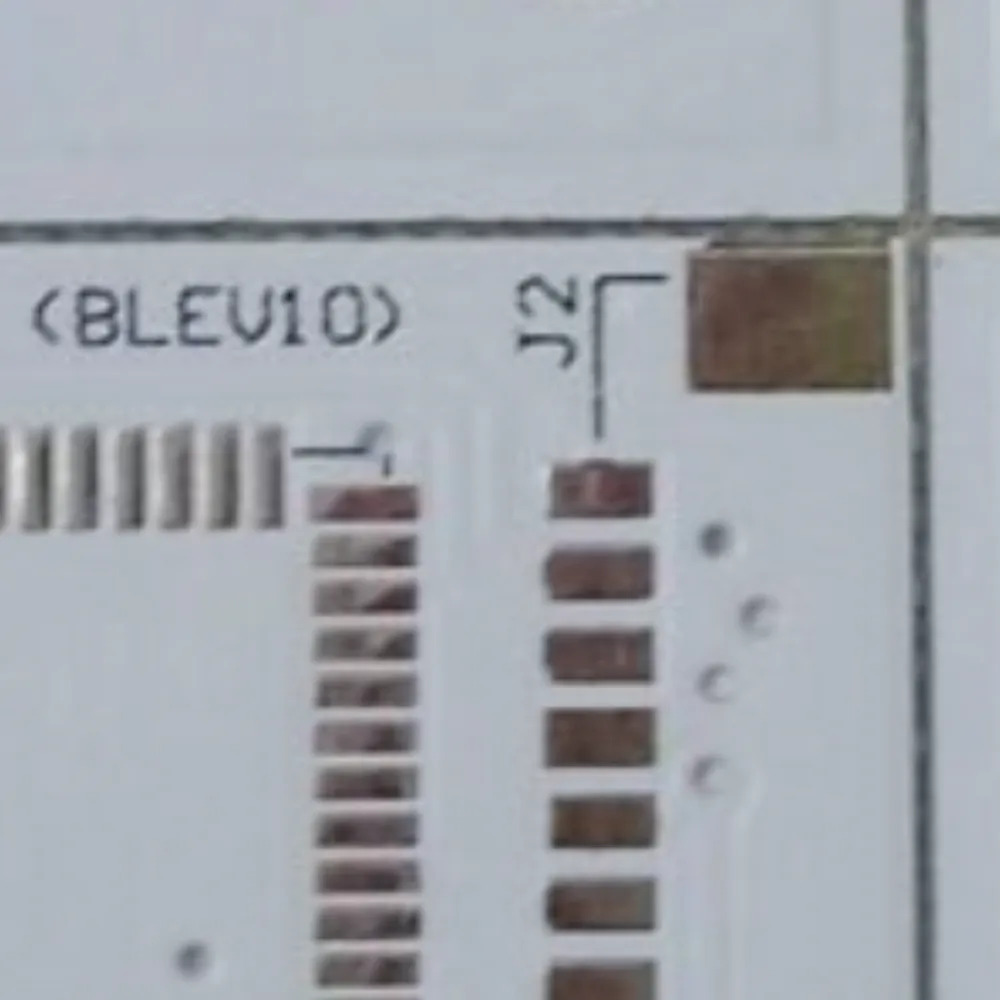

2.焊盤與防焊層設計： 針對 SMT小量貼片加工，表面安裝焊盤的綠漆開窗尺寸極為敏感。若開窗過大，回焊時錫膏易向外流失，造成焊錫量不足或空焊；若防焊橋寬度低於工廠製程極限，將無法有效阻隔相鄰焊盤，在細間距 QFP 或 IC 引腳間引發高密度的短路橋接。
3.通孔位置與排板拼接： 導通孔絕對不可打在 SMD 焊盤上方，否則回焊時液態錫膏會順著孔隙流失至背板。此外，良好的拼板設計需加上光學定位點與保留 5mm 以上的板邊，這對於後續 SMT代工 產線的軌道傳輸與貼片機視覺辨識至關重要。
快件試產的技術挑戰：SMT 小量貼片加工的靈活調度
與百萬級的批量生產截然不同，SMT小量貼片加工追求的是極致的彈性與快速換線能力。在僅需製作 10 片至 100 片的原型樣板時，傳統大廠往往因高昂的開機成本與冗長的換料時間而排斥接單。
專業的小量試產產線會採取模組化的供料策略。針對研發階段種類繁多、數量極少的散裝料帶，工程團隊需配備專屬的散裝料輔助托盤與客製化吸嘴，或利用智慧供料器直接離線預裝。在焊錫工藝選擇上，為平衡成本與速度，除採用傳統雷射切割鋼板外，部分高階試產線更導入高精度的噴印錫膏機。噴印技術能依據 CAD 數據直接將焊料噴塗於 PCB 表面，完全免除鋼板製作的時間與開模成本，使工程變更能夠在數分鐘內完成修正並立即重新投產。
在地供應鏈的絕對優勢：為何尋求 SMT 代工廠台中與中部聚落
在進行產品試產與除錯時，工程師面對的是高度不確定性的系統整合問題。此時，地理位置的臨近性將轉化為極大的溝通效率與工程利益。科技業者傾向將原型試產委由 SMT代工廠台中 及中部製造夥伴承接，其背後蘊含著深厚的實務考量。
中部地區擁有全台灣最完備的精密加工、表面處理與檢測設備供應鏈。當產品在 SMT委外加工 期間發生任何異常，研發工程師能夠在兩個小時內直達工廠潔淨室，親自檢視高倍率顯微鏡或 3D X-Ray 下的缺陷影像。這種面對面、實物對照的工程協作，能立刻敲定修改對策，甚至在當天即可完成改版補料。相較於跨海或遠距離委外造成的時間延宕，在地化的夥伴關係讓研發到試產的循環週期大幅壓縮，為企業爭取到寶貴的市場領先契機。
從打樣到量產的平滑過渡：建立標準化測試與品質溯源
研發試產的最終目的，是為將來的大規模量產鋪路。專業的 PCB製造 與貼片服務商，不會只將試產視為單純的「把零件焊上板子」，而是會在此階段同步建立量產等級的品質檢驗標準與生產數據庫。
在 SMT小量貼片加工 完成後，工程團隊會執行完整的首件檢驗，利用自動化 FAI 設備比對 BOM 與實際貼裝元件的電感、電容與電阻值，確保不會有任何錯件。針對產品功能，技術人員會根據研發提供的測試指令，搭建 ICT 治具或 FCT 平台，對電源轉換效率、訊號頻率與通訊通訊協定進行嚴格驗證。所有測試數據、溫度曲線歷史紀錄以及 3D AOI 檢測結果，皆會與該批次產品的序號綁定，匯入生產品質管理系統。這套嚴謹的品質溯源防線，確保產品未來從幾十片的試產順利放大至數萬片的規模生產時，依然維持堅若磐石的卓越良率。
FAQ
Q1：什麼是 PCB 打樣中的「盲孔」與「埋孔」？何時需要在設計中採用？
A1： 「盲孔」是指連接 PCB 外層與內層導電圖形，但未穿透整個板厚的高密度導通孔；「埋孔」則是僅連接 PCB 內部層與層之間的導通孔，從板材外觀完全無法看到。這兩種設計屬於高密度互連製程，通常在標準多層板的佈線空間不足時採用，例如高度整合的智慧型穿戴裝置、航空航天接收模組或採用微小間距 BGA 晶片的高階通訊主板，透過盲埋孔能大幅縮減層間走線干涉與板面積。
Q2：進行 SMT 小量貼片試產時，沒有購買足夠的捲帶料，僅有少量的散料可以進行自動化貼裝嗎？
A2： 完全可以。雖然標準的高速 SMT 貼片機偏好完整的成捲料帶以維持穩定進料，但專業的高彈性試產 SMT代工 廠會配置專門的「散料帶輔助延長槽」或專用的微型矩陣托盤。技術人員將短短幾十顆的散裝料帶固定在專用治具上，經由貼片機的視覺辨識系統重新校正元件中心坐標與角度後，依然能實現高精度的自動化取放與焊接，免除人工手焊造成的品質不均與熱損傷風險。
Q3：從 PCB Layout 完成到取得 PCBA 原型樣板，合理的工程交期大約是多久？如何加速？
A3： 標準的 Turnkey 試產交期通常介於 7 至 12 個工作天。其中包含裸板 PCB製造 、元件代購調料以及 電路板打樣 貼片與檢驗。若有緊急研發專案需求，可啟動快件急單通道：利用現貨分銷商加速料件齊套，並搭配無鋼板噴印錫膏製程，最快可在料件與 PCB 裸板送達產線後的 24 至 48 小時內，完成全套 PCBA 組裝與基礎電性測試，交貨至工程師手中。
